3D-Verlegeanleitung für Indach-Solaranlagen

3D-Visualisierungen und 3D-Montagebilder für technische Verlegeanleitungen von BRAAS PV-Systemen



Kundenprojekt: BRAAS / BMI Group
Leistung: 3D-Modellierung, Rendering & technische Visualisierung
Einsatz: Bebilderte Verlegeanleitungen für Indach-PV-Systeme

Für BRAAS, Teil der BMI Group, wurden zahlreiche 3D-Visualisierungen für mehrere Verlegeanleitungen von Indach-Solarsystemen erstellt.
Die einzelnen Renderings zeigen Schritt für Schritt, wie Solarmodule, Rahmen und weitere Systemkomponenten in das Dach integriert und montiert werden.


Aus den einzelnen 3D-Montagebildern entstand beim Kunden eine bebilderte PDF-Verlegeanleitung, die Installateuren die fachgerechte Montage der Systeme Schritt für Schritt erklärt.

Vorher: Jede Änderung bedeutete einen neuen Musteraufbau

Für die Erstellung der Montagebilder wurde bei BRAAS zunächst eine komplette Dachanlage im Musterbau aufgebaut. Konterlattung, Dachpfannen und Solarsystem wurden Schritt für Schritt montiert und gemeinsam mit einem Fotografen dokumentiert. Für eine Verlegeanleitung entstanden so rund 50 bis 60 einzelne Aufnahmen.


Musste das System später konstruktiv angepasst oder für ein anderes Dachpfannensystem neu aufgebaut werden, begann der aufwendige Prozess von vorne.

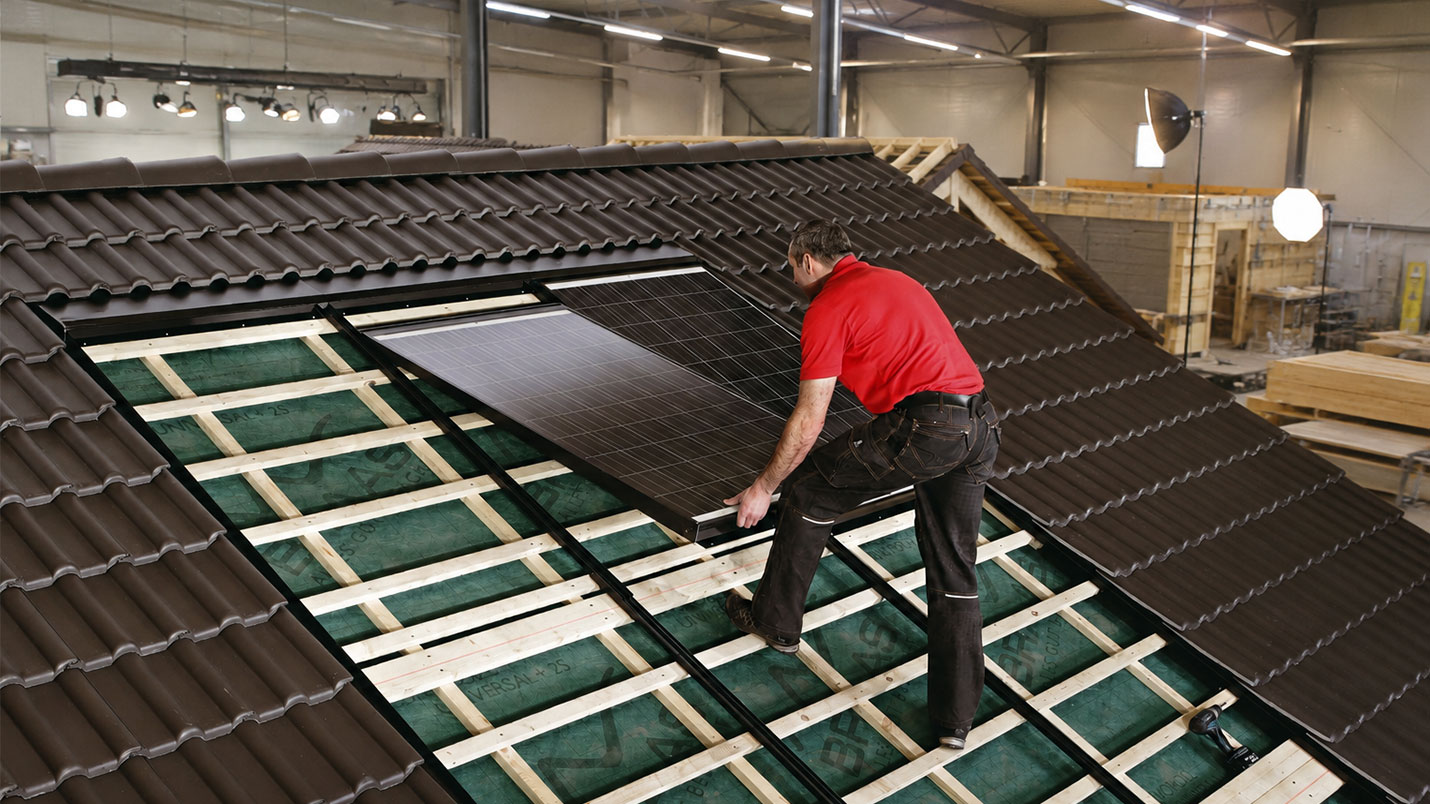

Erstellung von Montagebilder im Musterbau

Erstellung von Montagebilder im Musterbau

Lösung: Die Chance zur Digitalisierung

Als die bisher verwendeten Solarmodule vom Hersteller abgekündigt wurden, musste das System erneut konstruktiv angepasst werden. Auch die Optik der neuen Module unterschied sich deutlich.
Statt das komplette Musterdach wieder aufzubauen und alle Montageschritte neu zu fotografieren, wurde das System erstmals vollständig in 3D umgesetzt. CAD Daten wurden importiert, aufbereitet, richtig zusammengebaut und anschließend als 3D Visualisierungen gerendert. Damit entstand eine digitale Grundlage, auf der sich Änderungen deutlich einfacher umsetzen und die benötigten Montagebilder jederzeit neu rendern lassen.

Digitalisierung von Montagebilder für Solarsysteme

Das Ergebnis: Ein digitaler Baukasten für Montage- und Produktbilder

Aus den 3D-Daten der BRAAS PV-Systeme entstand eine umfangreiche Bildserie für die jeweiligen Verlegeanleitungen. Die einzelnen Montageschritte zeigen detailliert, wie Module, Rahmen und weitere Komponenten fachgerecht auf dem Dach aufgebaut werden. Zusätzlich konnten aus dem bestehenden 3D-Modell zahlreiche Produkt- und Einzelteilbilder der Rahmenkomponenten erstellt werden.


So entstand ein digitaler Datenbestand, der nicht nur für die aktuellen Anleitungen genutzt werden kann, sondern sich bei zukünftigen Änderungen schnell und kostengünstig aktualisieren lässt.

Das Ergebnis für unseren Kunden

  • Bebilderte Verlegeanleitungen für BRAAS PV-Systeme
  • Zahlreiche 3D-Montagebilder für einzelne Arbeitsschritte
  • Visualisierung von BRAAS PV Indax und PV Premium
  • Produkt- und Einzelteilbilder der Rahmenkomponenten
  • Schnelle Anpassung bei konstruktiven Änderungen
  • Austausch von Solarmodulen ohne neues Fotoshooting
  • Wiederverwendbare 3D-Daten für zukünftige Projekte

Beispiel: Verlegeanleitung BRAAS PV Indax

Für das vollintegrierte BRAAS PV Indax System wurden zahlreiche 3D-Montagebilder für die Verlegeanleitung erstellt. Ein Aluminiumrahmen nimmt handelsübliche Solarmodule auf und ersetzt die Dachpfannen im entsprechenden Dachbereich. Die einzelnen Visualisierungen zeigen anschaulich, wie Rahmen, Halterungen und Solarmodule Schritt für Schritt in das Dach integriert werden. Durch die vollständige digitale Umsetzung konnten auch komplexe Details klar und verständlich dargestellt werden.


Ergänzend entstanden detaillierte Produktbilder der verschiedenen Rahmenkomponenten und Formteile.


Icon PDF Verlegeanleitung-BRAAS-PV-Indax.pdf

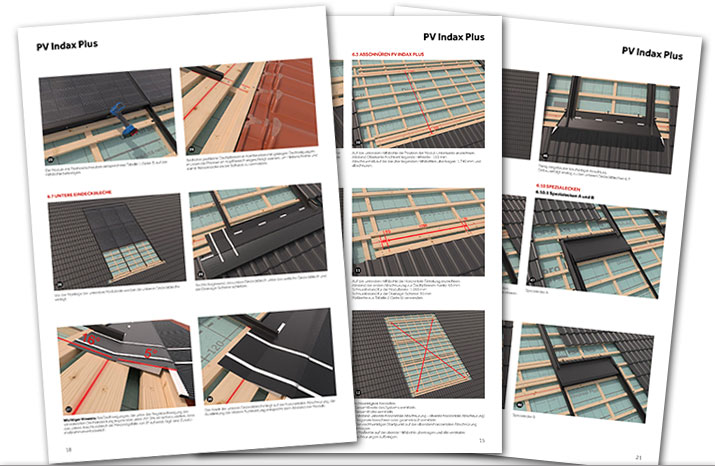

Beispiel Storyboard für eine Verlegeanleitung einer Indach Rahmen Solaranlage

Verlegeanleitung einer gerahmten Indach-Solaranlage

Beratung für Ihre eigene 3D Verlegeanleitung

Wie wäre ein kostenloses Erstgespräch für Ihre eigene 3D Verlegeanleitung?

Sie möchten eine neue Verlegeanleitung erstellen oder eine bestehende Anleitung mit realistischen 3D Montagebildern ergänzen? Vielleicht stehen bei Ihrem Produkt regelmäßig konstruktive Änderungen an und die vorhandenen Bilder müssen immer wieder neu erstellt werden? Dann lassen Sie uns in einem kostenlosen Erstgespräch über Ihr Produkt, Ihre Montageabläufe und die geplante Verlegeanleitung sprechen. Gemeinsam überlegen wir, wie sich Ihre Montageschritte in 3D anschaulich darstellen und später bei Änderungen einfach aktualisieren lassen.

Jetzt Termin für Erstgespräch vereinbaren

Beispiel: Verlegeanleitung BRAAS PV Premium

Das BRAAS PV Premium ist ein Indach-Solarsystem mit speziell geformten, länglichen Solarmodulen. Die Module sind auf die Höhe der jeweiligen Dachpfannen abgestimmt und werden anstelle der Dachpfannen in die bestehende Dachfläche eingesetzt. Für die Verlegeanleitung wurden die einzelnen Montageschritte vollständig in 3D dargestellt.


Eine Besonderheit ergab sich später durch eine Änderung der Optik der Solarzellen. Da das System bereits digital aufgebaut war, konnten die betroffenen Modelle angepasst, die Bilder neu gerendert und die bestehende Verlegeanleitung entsprechend aktualisiert werden.


Icon PDF Verlegeanleitung-BRAAS-PV-Premium.pdf

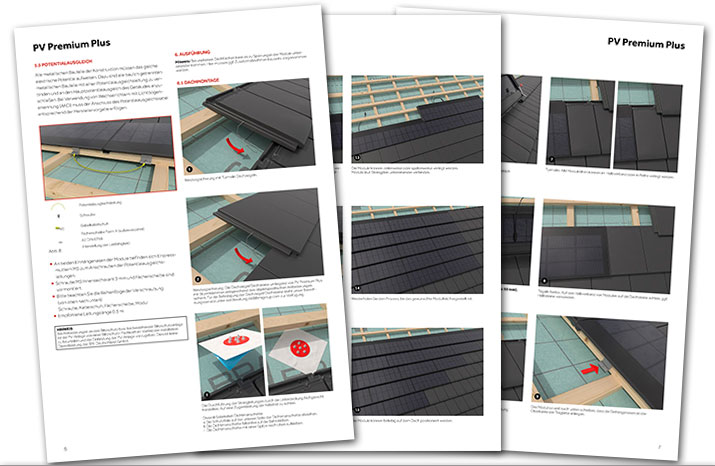

Beispiel Storyboard für eine Verlegeanleitung eines Indach-Solarsystems

Verlegeanleitung eines Indach-Solarsystems

Galerie der 3D-Montagebilder für Indach-Solaranlagen

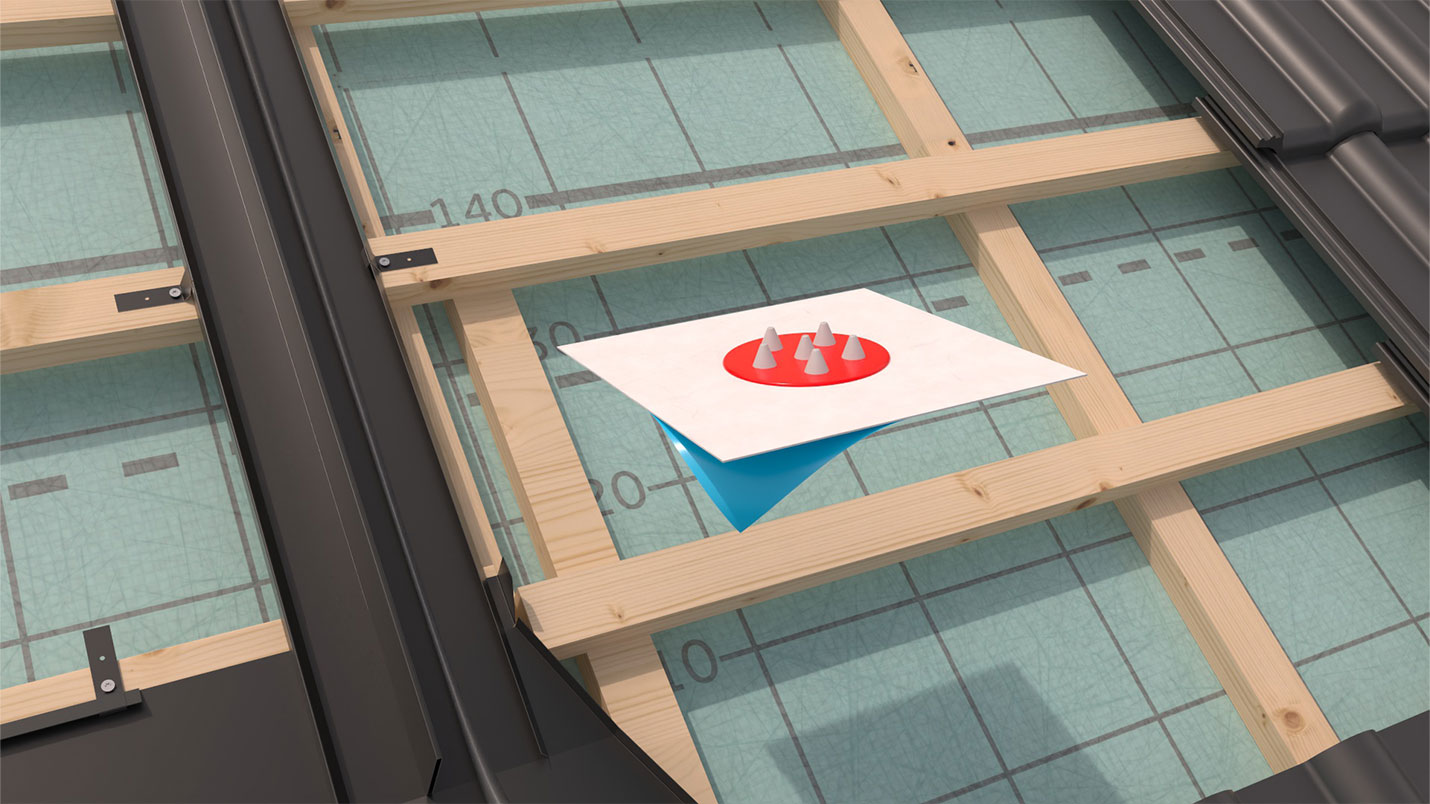

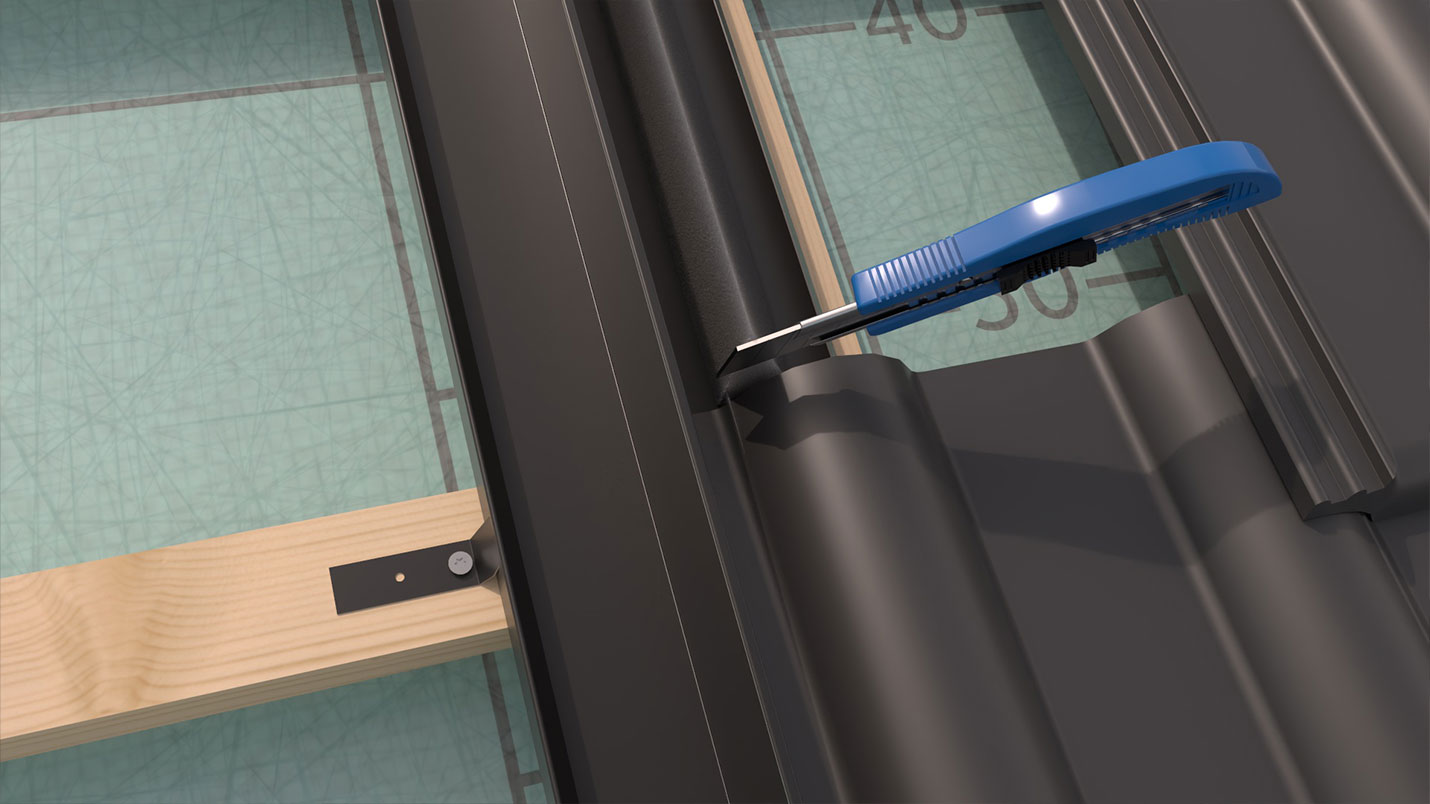

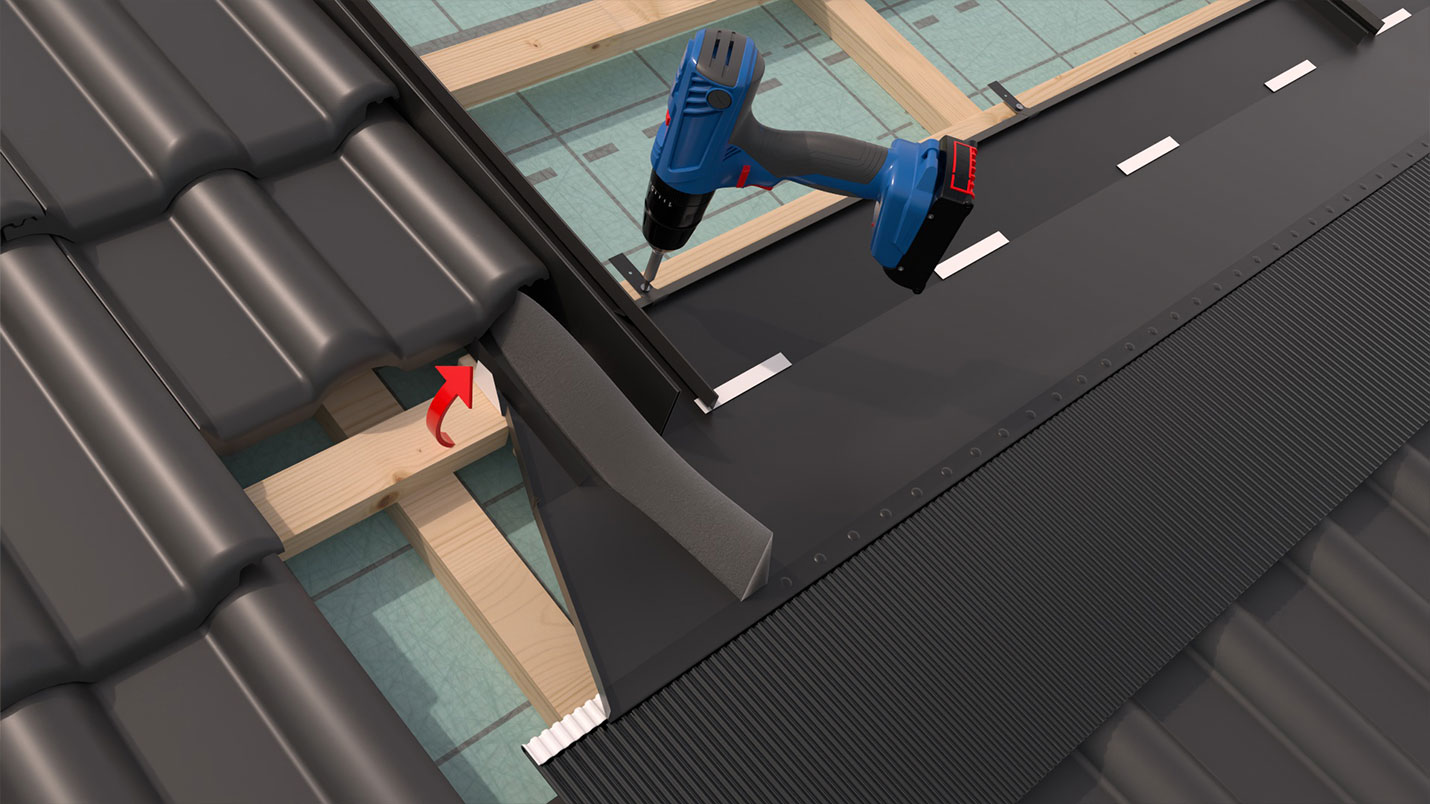

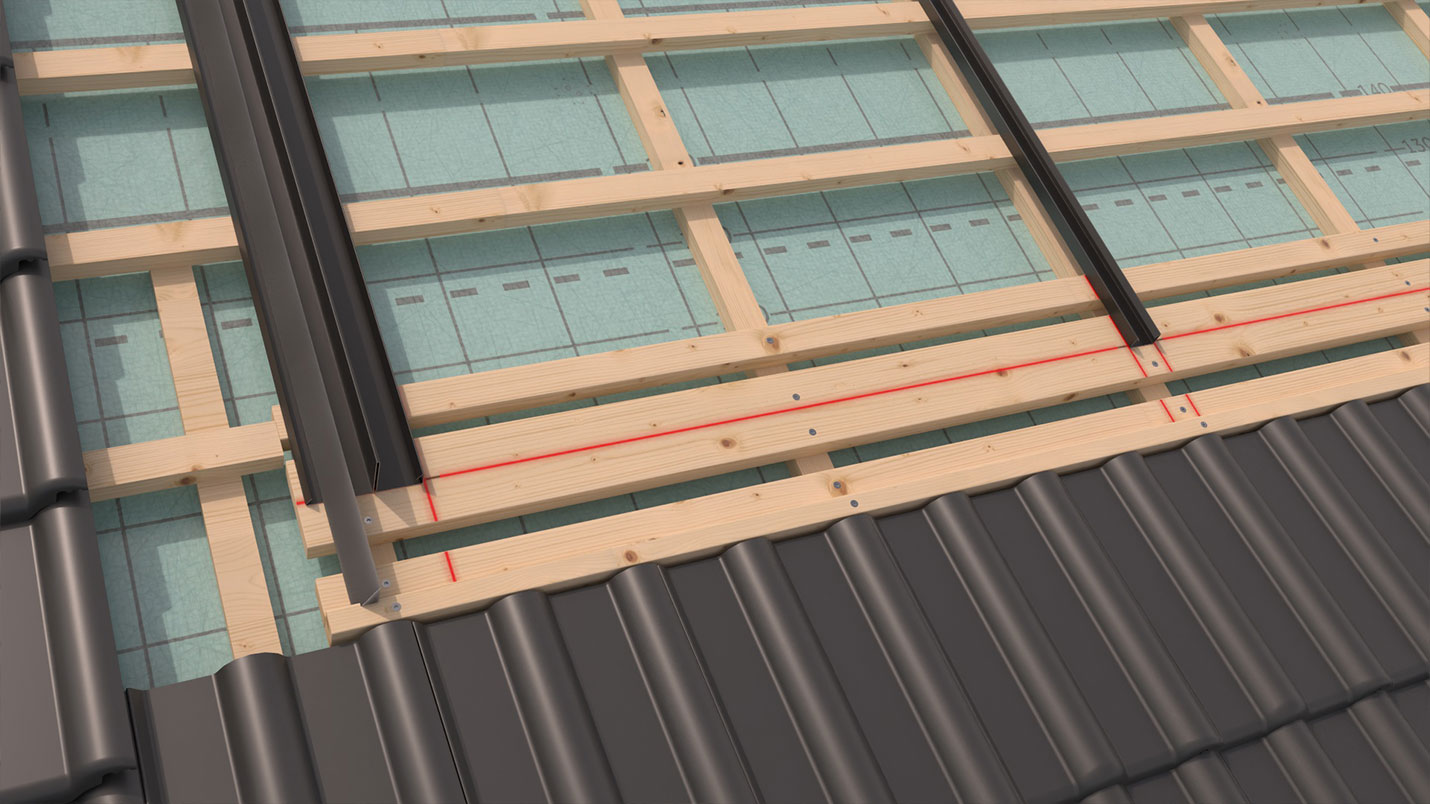

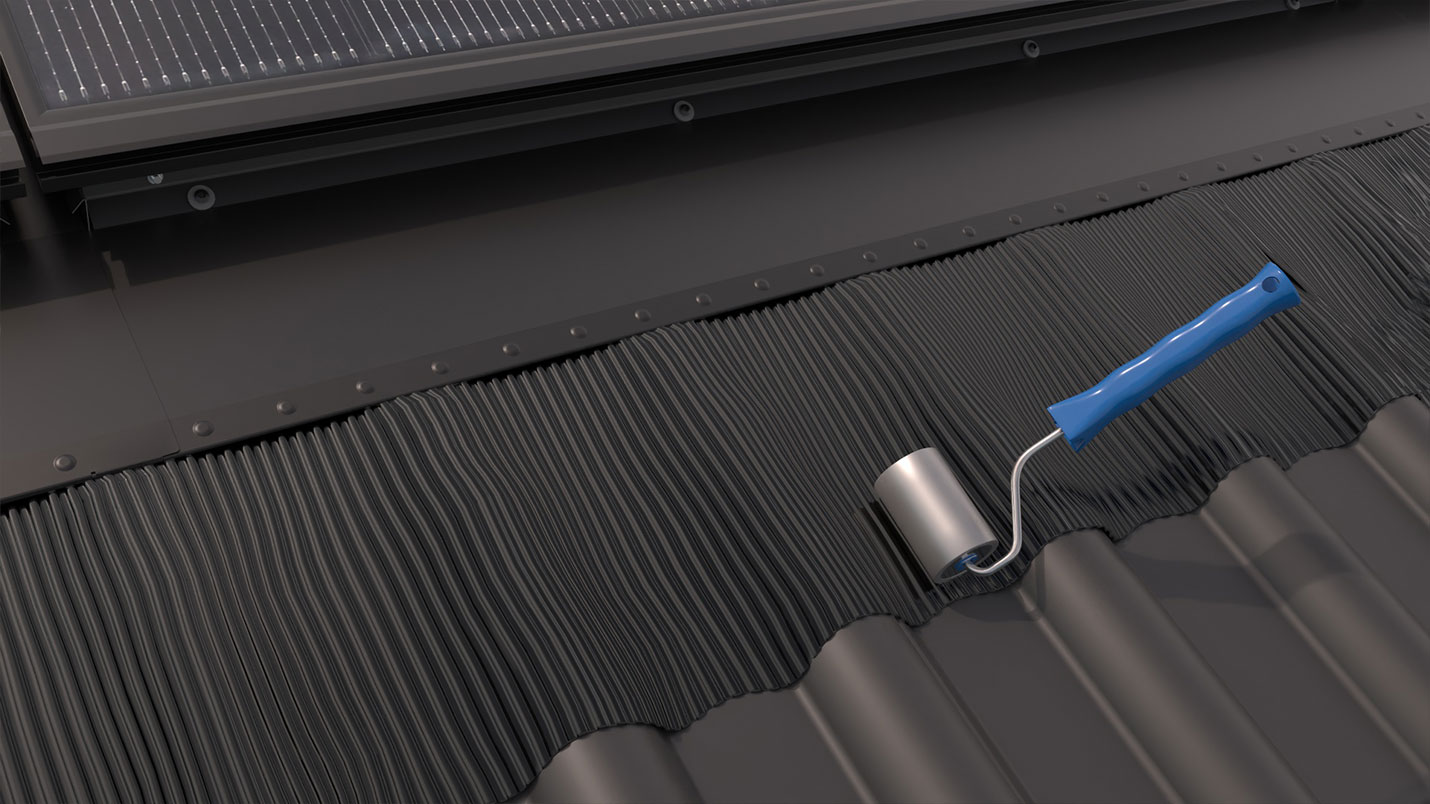

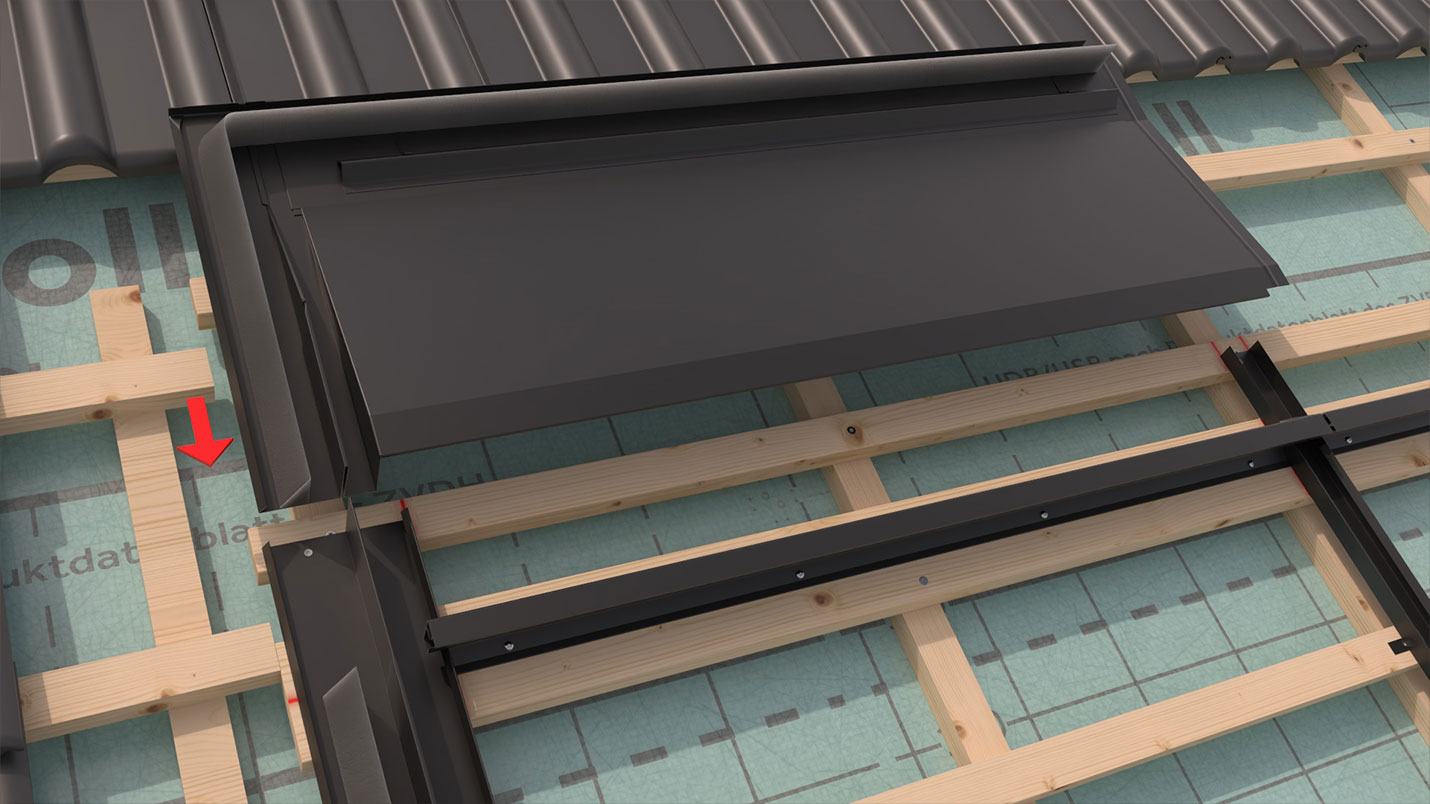

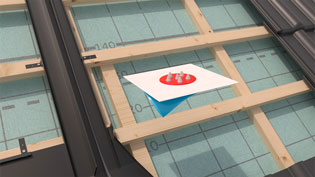

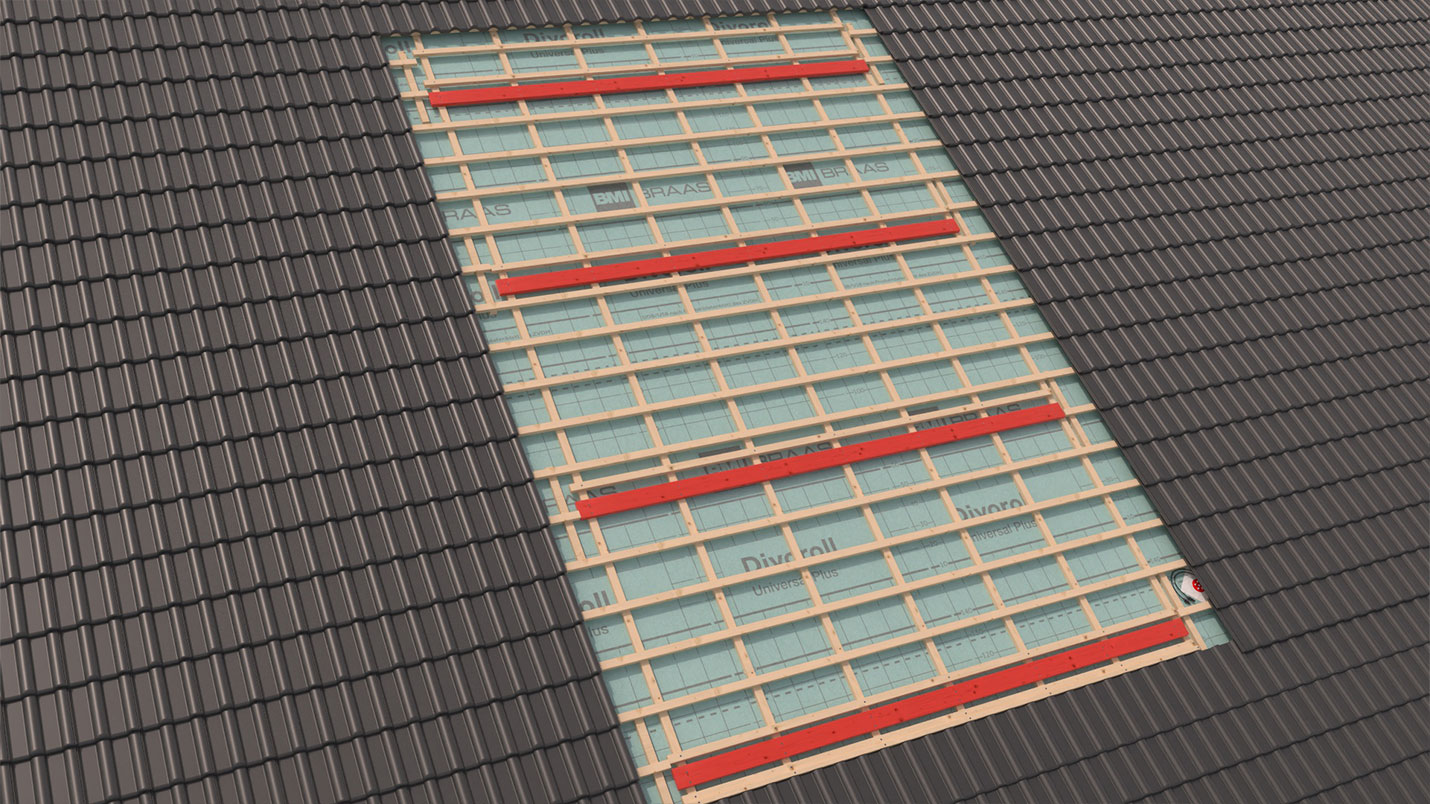

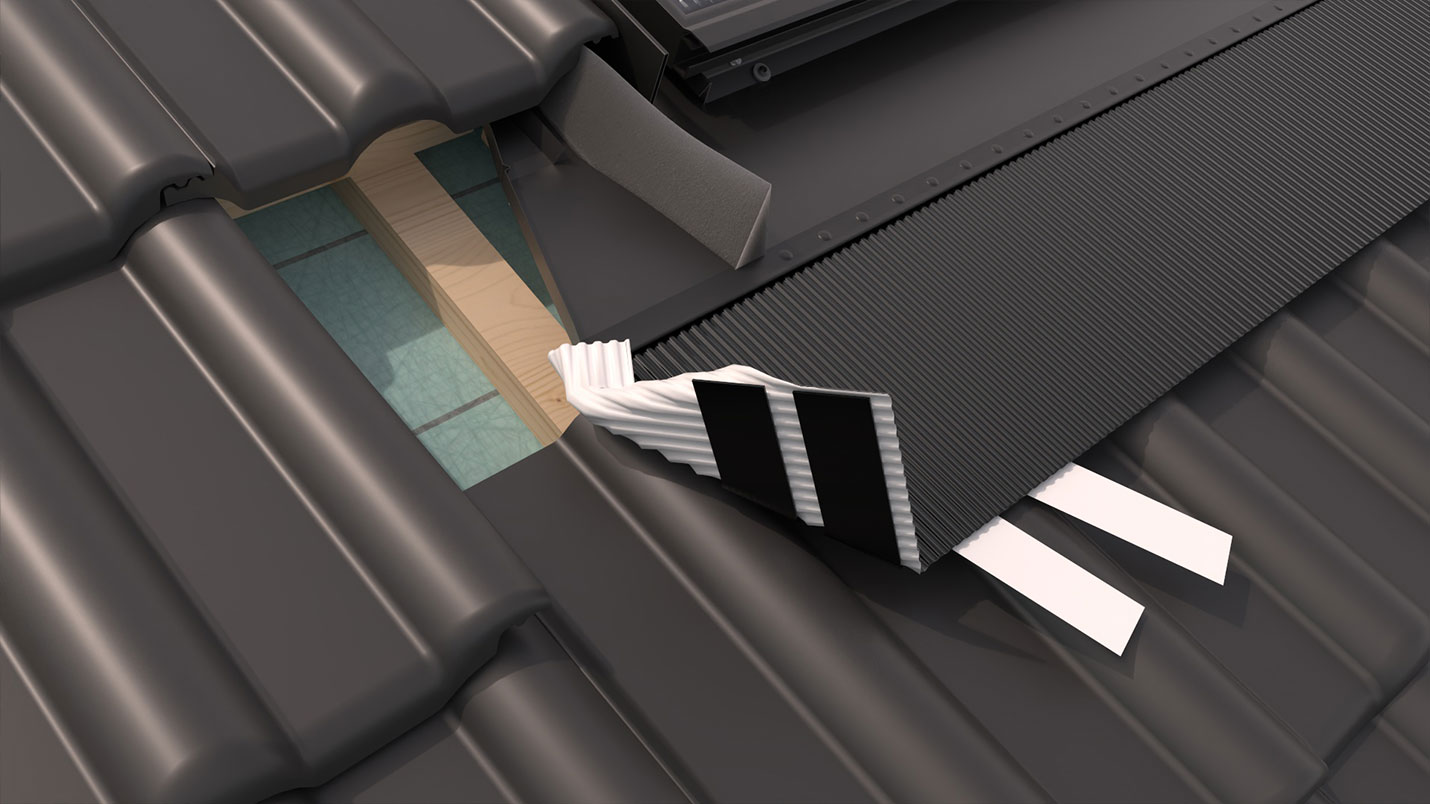

Die folgenden Bilder zeigen ausgewählte 3D-Montagebilder aus den für BRAAS erstellten Verlegeanleitungen für die Indach-Solarsysteme. Visualisiert werden verschiedene Montageschritte, Rahmenkomponenten, Halterungen und der Einbau der Solarmodule in die Dachfläche. Die realitätsnahe 3D-Darstellung zeigt den Aufbau der Photovoltaikanlage, die Integration der Solarmodule in das Dach sowie wichtige Details der Montage und Verlegung.

Weitere 3D-Visualisierungen für die Verlegeanleitung

Neben den eigentlichen Montagebildern wurden weitere technische Darstellungen für die Verlegeanleitungen erstellt. Dazu gehörte unter anderem eine schematische Darstellung des Verdrahtungsplans, die den elektrischen Aufbau der Anlage übersichtlich zeigt.


Zusätzlich wurden einzelne Formteile, Rahmenkomponenten und weitere Bauteile separat in 3D visualisiert. So konnten auch kleinere Komponenten und deren genaue Ausführung anschaulich dargestellt und direkt in die technische Dokumentation integriert werden.

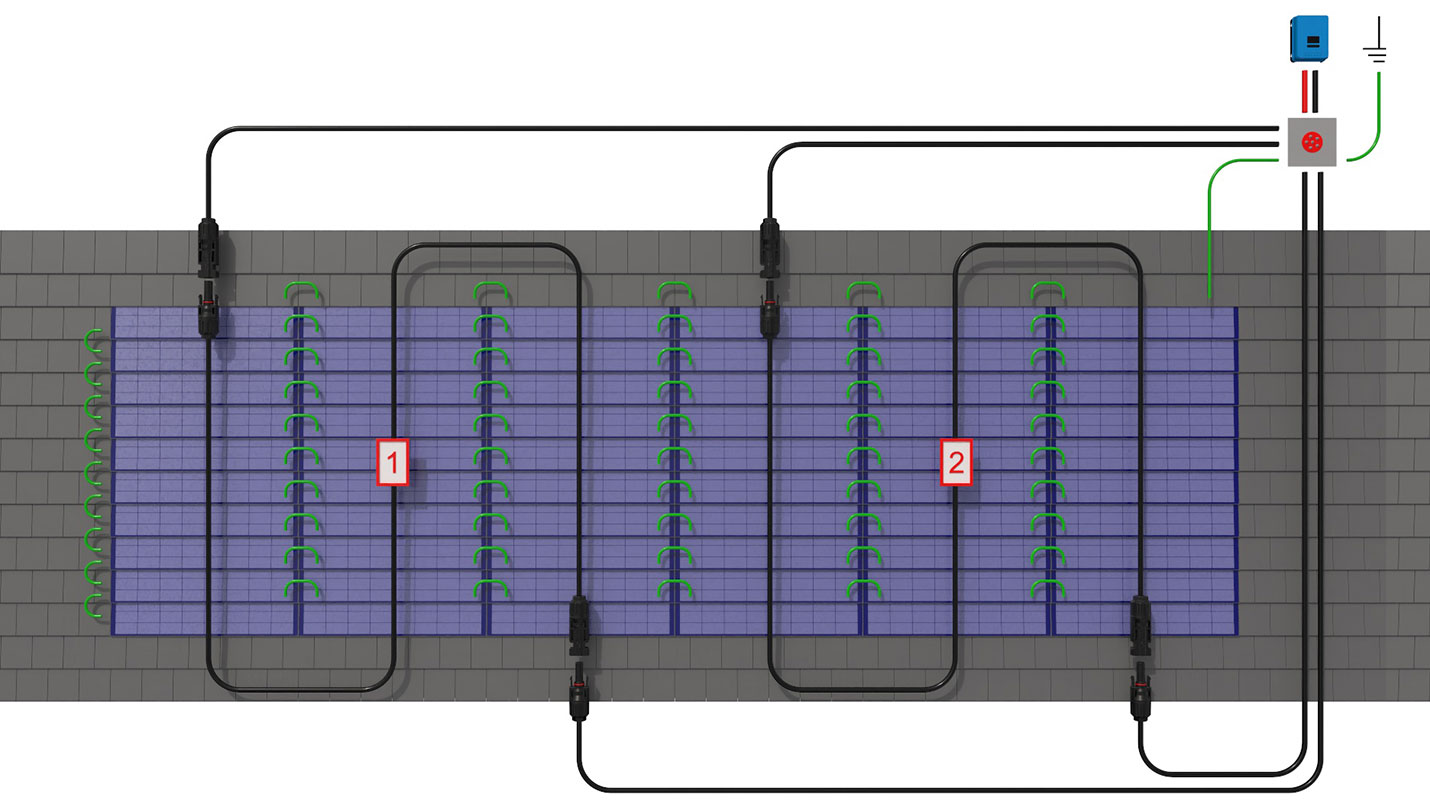

3D-visualisierter Verdrahtungsplan einer Solaranlage

3D-visualisierter Verdrahtungsplan einer Solaranlage

Testimonial BMI Group

Markus Franke, Anwendungstechnik Solar
BMI Deutschland GmbH

5,0 / 5

Tadellose Umsetzung und Daumen hoch für die Animations-Maschine!

"Die Zusammenarbeit mit Herrn Walgenbach verlief stets zu unserer vollsten Zufriedenheit. Das Hineindenken in unsere handwerklichen Prozesse und die tadellose Umsetzung in anschauliche Illustrationen haben uns absolut überzeugt. Auch im Nachgang wurden Änderungen äußerst zuverlässig und schnell umgesetzt. Daher gibt es von uns ein Like und einen ganz klaren Daumen hoch für die Animations-Maschine LTD."

Eigene 3D-Verlegeanleitung für Solaranlagen erstellen lassen?

Sie entwickeln Indach-Solaranlagen, Photovoltaik-Systeme, Solarmodule oder Montagesysteme für Dächer und möchten die fachgerechte Verlegung verständlich darstellen? Mit realistischen 3D-Montagebildern lassen sich einzelne Verlegeschritte, Rahmen, Halterungen und weitere Komponenten anschaulich und detailliert zeigen. So entsteht eine bebilderte Verlegeanleitung, die den Aufbau der Solaranlage Schritt für Schritt erklärt und auch komplexe Montagesituationen verständlich vermittelt.

Die Animations-Maschine erstellt individuelle 3D-Verlegeanleitungen, Montagebilder und technische Visualisierungen für Solaranlagen und Photovoltaik-Systeme. Aus einem einmal erstellten 3D-Modell können zusätzlich Produktbilder, Einzelteilvisualisierungen und weitere technische Darstellungen entstehen. Sprechen Sie uns gerne an und lassen Sie uns gemeinsam über Ihr Projekt sprechen.

Jetzt Kontakt aufnehmen

FAQ - Häufige Fragen zu 3D-Verlegeanleitungen für Solaranlagen und Photovoltaik-Systeme

Was sind 3D-Montagebilder für eine Verlegeanleitung von Solaranlagen?

3D-Montagebilder zeigen die einzelnen Arbeitsschritte beim Aufbau und der Verlegung einer Solaranlage realitätsnah in einer digitalen Darstellung. Dabei können beispielsweise Dachpfannen, Solarmodule, Rahmen, Halterungen und weitere Komponenten detailliert visualisiert werden. Die einzelnen Bilder lassen sich anschließend zu einer bebilderten Verlegeanleitung oder Montageanleitung für Photovoltaik-Systeme zusammenstellen.

Welche Solaranlagen lassen sich mit 3D-Montagebildern visualisieren?

Grundsätzlich können unterschiedliche Photovoltaik-Systeme und Montagesysteme in 3D dargestellt werden. Besonders geeignet sind Indach-Solaranlagen, bei denen der genaue Aufbau und die Integration der Solarmodule in die Dachfläche erklärt werden müssen. Auch Rahmenkonstruktionen, spezielle Solarmodule, Halterungen, Dachanschlüsse und verschiedene Bauteile eines PV-Systems können als 3D-Visualisierung für eine technische Verlegeanleitung umgesetzt werden.

Können vorhandene CAD-Daten für eine 3D-Verlegeanleitung verwendet werden?

Ja. Vorhandene CAD-Daten können als Grundlage für die 3D-Visualisierung einer Verlegeanleitung dienen. Dadurch lassen sich bereits konstruierte Bauteile wie Rahmen, Halterungen und weitere Komponenten in das digitale Modell übernehmen. Das reduziert den Modellierungsaufwand und ermöglicht eine präzise Darstellung des tatsächlichen Solarsystems. Auch spätere Änderungen an den CAD-Daten können in das bestehende 3D-Modell übernommen werden.

Was passiert, wenn sich eine Solaranlage nach der Erstellung der Montagebilder konstruktiv ändert?

Bei einer digitalen 3D-Produktion müssen nicht sämtliche Montagebilder neu fotografiert werden. Änderungen an Komponenten, Solarmodulen oder der Konstruktion können direkt im vorhandenen 3D-Modell umgesetzt werden. Anschließend werden nur die betroffenen 3D-Montagebilder neu gerendert. Dadurch lassen sich Verlegeanleitungen für Photovoltaik-Systeme deutlich einfacher aktualisieren, wenn sich das Produkt oder einzelne Bauteile verändern.

Können aus einem 3D-Modell auch Produktbilder und Einzelteilbilder für eine Solaranlage erstellt werden?

Ja. Ein einmal erstelltes 3D-Modell kann neben den Montagebildern für die Verlegeanleitung auch für weitere technische Visualisierungen genutzt werden. Dazu gehören beispielsweise Einzelbilder von Rahmenkomponenten, Formteilen, Halterungen oder anderen Bauteilen einer Solaranlage. Auch schematische Darstellungen wie Verdrahtungspläne können auf dieser Grundlage visualisiert werden. So entsteht aus einem digitalen 3D-Datenbestand eine vielseitig nutzbare Grundlage für technische Dokumentationen und Produktdarstellungen.

Erbrachte Leistungen bei der Erstellung der Montageanleitungen

  • 3D Montageanleitung Leistung - CAD Datenimport

    CAD-Datenimport

  • 3D Montageanleitung Leistung - CAD Modellerstellung

    CAD-Modellerstellung

  • 3D Montageanleitung Leistung - Texturierung

    Texturierung

  • 3D Montageanleitung Leistung - 3D Visualisierung

    3D Visualisierung

  • 3D Montageanleitung Leistung - Rendering

    Rendering
